電源方式と多心キャブタイヤケーブルの心線数
単相 2線の場合 L、N、E 合計 3心
単相 3線の場合 L1、L2 、N、E 合計 4心
三相 3線の場合 R、S、T、E 合計 4心
三相 4線の場合 R、S、T、N、E 合計 5心
2PNCT キャブタイヤケーブルの許容電流（連続）
(絶縁物の最高許容温度 80℃)
| 導体公称 断面積 ｍ㎡ |
許容電流 | |||
| 単心 | 3心 (単相2線) |
４心 (単相3線式) (三相3線式) |
5心 (三相4線式) |
|
| 2.0 | 28 | 24 | 22 | |
| 3.5 | 41 | 36 | 32 | |
| 5.5 | 53 | 46 | 41 | |
| 8 | 65 | 56 | 50 | |
| 14 | 113 | 91 | 80 | 71 |
| 22 | 148 | 122 | 107 | 95 |
| *35 | 200 | |||
| 38 | 213 | |||
| 60 | 290 | |||
| *70 | 300 | |||
| 80 | 348 | |||
| 100 | 406 | |||
| *105 | 400 | |||
*印は、演出空間電気設備用キャブタイヤケーブル「ステージ用ケーブル」
(内線規程および演出空間仮設電気設備指針より）

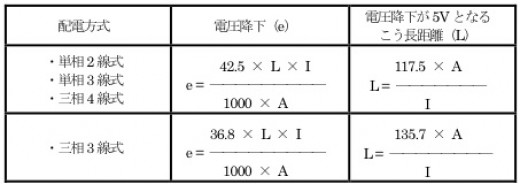

仮設電気設備に使用するキャブタイヤケーブルの電圧降下計算式
(導体温度30℃）
(演出空間仮設電気設備指針より）
e:電圧降下（Ｖ）
L:線路のこう長（ｍ）
A:使用電線の断面積（ｍ㎡）
I:負荷電流（Ａ）
仮設電気設備における過電流保護協調が無条件で得られる
過電流遮断機に接続できるキャブタイヤケーブル
| 過電流遮断機 の定格電流 （Ａ） |
キャブタイヤケーブルの太さ （ｍ㎡） |
|||||
| 2PNCT | 2CT | |||||
| 単心 | 3心 | 5心 | 単心 | 3心 | 5心 | |
| 20 | 2 | 3.5 | 3.5 | 5.5 | ||
| 30 | 3.5 | 5.5 | 5.5 | 8 | ||
| 40 | 5.5 | 8 | 8 | 14 | ||
| 50 | 8 | 14 | 14 | 22 | ||
| 60 | 14 | 22 | 22 | 22 | ||
| 100 | 35 | 38 | ||||
| 200 | 60 | 80 | ||||
| 300 | 100 | 60×2 | ||||
| 400 | 60×2 | 80×2 | ||||
（演出空間仮設電気設備指針より）
[注]
1.過電流遮断機はブレーカ(MCCB)であること。
2.多心ケーブルの線心数は１心を接地線とする。
3.単相3線式における4心（１心は接地線）の場合は、三相4線式
5心を参照する。
4.過電流遮断機300A（2PNCT単心の場合を除く）以上の場合は、
一相2線式の配線とする。
テーブルタップの使用
小容量の電気機器を接続する場合に、分岐回路の接続器が
20A以上で、差込接続器が15Aのテーブルタップを使用する
場合は、次によること
①分岐回路の20A以上のコンセントからテーブルタップを使用する
場合は、15Aの過電流遮断機を具備した分岐コンセントボックスを
介してテーブルタップを接続すること
②テーブルタップには、断面積1.25ｍ㎡以上のコードを使用し、
15A以下の差込プラグを付属させること。
